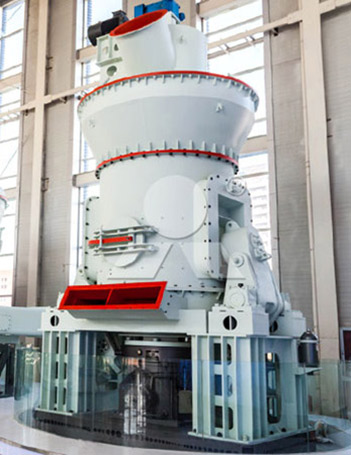

Вертикальная мельница для клинкера

Вертикальная вальцовая мельница является ключевым оборудованием, используемым для измельчения цементного клинкера. Ее основная конструкция состоит из классификатора, измельчающего вальцового устройства, измельчающего дискового устройства, напорного устройства, редуктора, электродвигателя, корпуса и других частей. Это оборудование обладает такими преимуществами, как высокая эффективность измельчения, большая сушильная мощность, простая регулировка тонкости продукта, низкий уровень шума, низкое энергопотребление, простой технологический процесс, низкий износ и низкие эксплуатационные расходы.

Приложения:

Он широко используется в таких отраслях, как цементная, электроэнергетическая, металлургическая и химическая промышленность.

Вместимость: 7-200 т/ч

Входная влажность: < 15%

Сведения о продукте

Преимущества производительности

Низкие инвестиционные затраты:

Оборудование объединяет в себе дробление, сушку, измельчение и сортированную транспортировку, имеет простую систему, компактную конструкцию, занимает мало места и может быть установлено на открытом воздухе, что позволяет значительно сэкономить на инвестиционных затратах.

Простота эксплуатации и обслуживания:

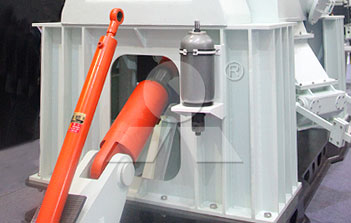

(1) Оснащенная системой автоматического управления, она может осуществлять дистанционное управление и проста в эксплуатации. (2) Оснащенная ограничительным устройством, предотвращающим прямой контакт между втулкой ролика и футеровкой шлифовального диска, она позволяет избежать разрушительных ударов и сильной вибрации. (3) Проверка масляного цилиндра, переворот передаточного рычага, замена втулки ролика и футеровочной пластины осуществляются удобно и быстро, что снижает потери, вызванные простоями.

Низкие эксплуатационные расходы и высокая эффективность:

Измельчающие валки непосредственно дробят и измельчают материал на измельчающем диске, что снижает энергопотребление и эксплуатационные расходы. Низкий износ: во время работы измельчающие валки не соприкасаются непосредственно с измельчающим диском. Измельчающий валок и футеровочная пластина изготовлены из износостойких материалов, которые имеют длительный срок службы и низкий износ.

Высокая эффективность сушки:

Горячий воздух, поступающий в мельницу извне, непосредственно и многократно вступает в полный контакт с порошковым материалом внутри мельницы, обладая сильной сушильной способностью. Это позволяет сэкономить одну сушилку для системы мельницы и сэкономить энергию. Регулируя температуру горячего воздуха, можно удовлетворить требования материалов с разным уровнем влажности.

Стабильное качество продукции:

(1) Благодаря короткому времени пребывания материалов в мельнице, легко определять и контролировать размер частиц и химический состав продукта, что позволяет сократить количество повторных измельчений и стабилизировать качество продукта. (2) Продукт содержит низкое количество железа, а механический износ железа легко удаляется. При использовании для измельчения белых или прозрачных материалов продукт обладает высокой белизной и прозрачностью.

Экологически чистый:

Оборудование имеет минимальную вибрацию и низкий уровень шума, герметично закрыто, а система работает под отрицательным давлением без перелива пыли. Окружающая среда чистая и соответствует национальным требованиям по охране окружающей среды.

Принцип работы

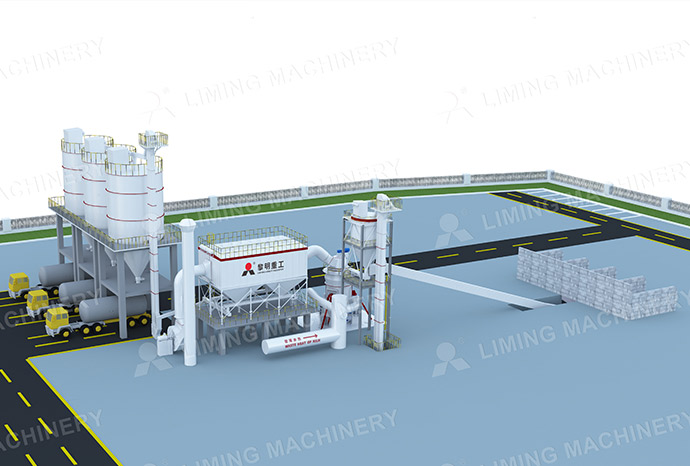

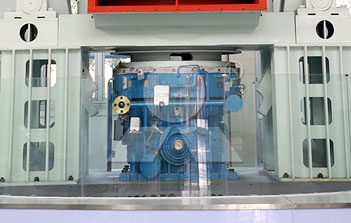

Главный двигатель приводит в движение шлифовальный диск через редуктор, и в то же время воздух поступает в мельницу через воздухозаборник. Материал попадает в центр шлифовального диска через шнековый питатель. Под действием центробежной силы материал равномерно перемещается от центра к краю шлифовального диска. Проходя через зону шлифовального валка на шлифовальном диске, он измельчается шлифовальным валком, а крупные куски материала измельчаются напрямую. Мелкие частицы сжимаются и образуют слой материала для межчастичного измельчения. Измельченный материал продолжает двигаться к краю измельчающего диска, пока не уносится сильным воздушным потоком у ветрового кольца, в то время как материалы с более крупными частицами падают обратно на измельчающий диск для дальнейшего измельчения. Когда материал в воздушном потоке проходит через верхний классификатор, крупные частицы возвращаются на измельчающий диск для измельчения под действием классификатора. Качественный мелкий порошок выгружается из измельчающего устройства с воздушным потоком и собирается порошковым коллектором системы. Собранный порошок является продуктом вертикальной мельницы. Когда железные блоки и другие примеси, смешанные с материалом, перемещаются к краю измельчающего диска, они не могут быть выдуты ветром из-за своего большого веса и падают в нижнюю камеру мельницы. Они соскабливаются в отверстие для слива шлака и выгружаются за пределы машины скребковой пластиной, установленной в нижней части измельчающего диска.
