Система измельчения сырья для производства цемента

Система измельченияцементного сырья

Из-за сложного состава, высокой влажности и значительных различий в измельчаемости сырья, компания LIMING MACHINERY CO., LTD. потратила более двадцати лет на разработку энергосберегающего измельчающего оборудования LMR, объединяющего сушку, измельчение, сортировку и транспортировку. Это оборудование обладает такими преимуществами, как высокая эффективность измельчения, низкое энергопотребление, большой размер частиц подаваемого сырья, легко регулируемая тонкость измельчения, простой технологический процесс, небольшая занимаемая площадь, низкий уровень шума, низкий уровень выбросов пыли, простота эксплуатации и обслуживания, низкие эксплуатационные расходы и низкий расход износостойких материалов. Общая производительность продукта достигает международного передового уровня, удовлетворяя потребности крупномасштабного, интеллектуального и интенсивного промышленного измельчения. Максимальная производственная мощность может достигать 550 т/ч, что удовлетворяет потребности в сырьевых материалах для цементных производственных линий мощностью 200-2500 т/сут.

Преимуществапродукции

Высокая производительность одной единицы оборудования

Вертикальная вальцовая мельница LMR58-4, разработанная и изготовленная самостоятельно, имеет эффективный диаметр шлифовального диска 5,8 метра и производительность по измельчению сырья 550 т/ч, что позволяет одной установке удовлетворить требования к производительности крупных производственных линий.

Низкое энергопотребление системы вертикальной мельницы

Согласно фактическим данным испытаний производства сырья, использование вертикальной вальцовой мельницы позволяет сэкономить более 30% электроэнергии на тонну сырья по сравнению с традиционной трубной мельницей, что демонстрирует превосходную энергоэффективность.

Низкий уровень шума

Измельчающие валки и футеровка вертикальной вальцовой мельницы не соприкасаются друг с другом во время работы, что исключает металлический ударный шум от столкновения стальных шаров с футеровкой, как это часто бывает в шаровых мельницах. Поэтому уровень шума на 20-25 дБ ниже, чем у шаровых мельниц.

Регулируемая тонкость готового продукта

Сепаратор использует привод с двигателем постоянного тока, что позволяет регулировать скорость в соответствии с различными требованиями к тонкости продукта. Кроме того, вертикальная вальцовая мельница для сырья производит частицы относительно одинакового размера; как правило, остаток около 12 % на сите 80 мм соответствует требованиям к тонкости сырья для вращающихся печей. Чрезмерная тонкость не только снижает производительность, но и приводит к потере энергии и затрудняет регулирование перепада давления.

Масштаб строительства и Состав системы

Обычная производительность новой линии по производству цемента сухим способом составляет 500-5000 тонн в сутки, а производительность небольшой производственной линии — 200-400 тонн в сутки.

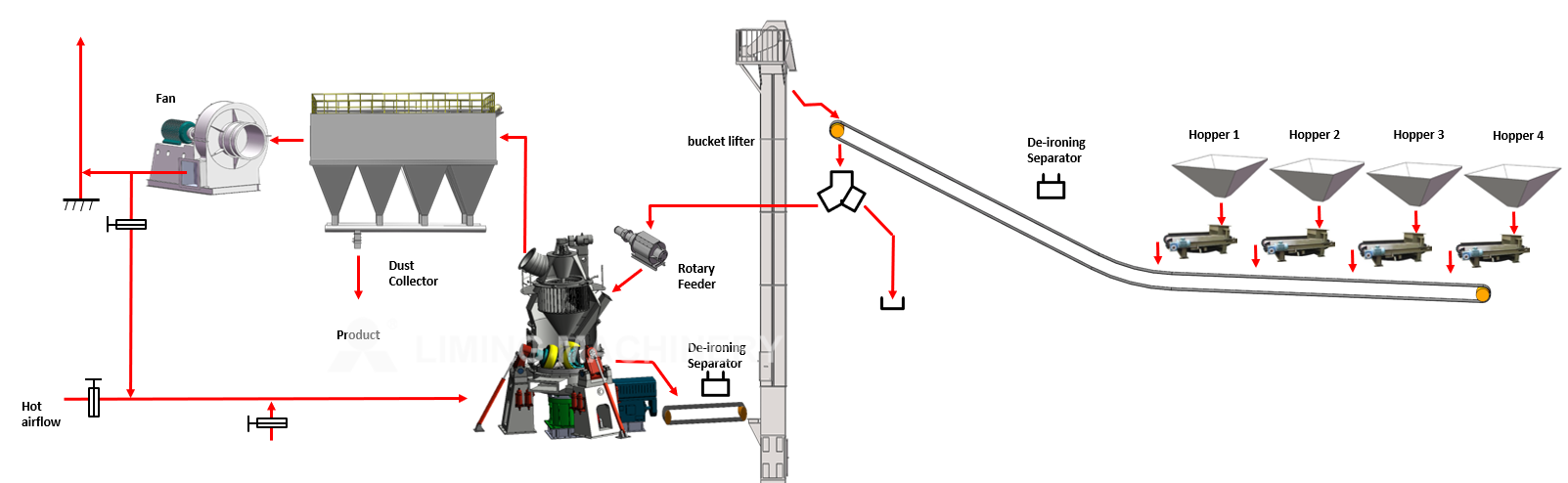

Он в основном состоит из таких систем, как дробление сырья, гомогенизация сырья, измельчение сырой муки, обжиг цемента, охлаждение и хранение клинкера, подготовка угольной муки, станция дозирования и измельчения клинкера, а также упаковка готовой продукции.

Принцип работы

Материал попадает в центр измельчающего диска через подающую трубу. Постоянно вращающийся диск с помощью центробежной силы равномерно распределяет и разравнивает сырье, формируя слой материала определенной толщины. Одновременно материал измельчается несколькими шлифовальными валками на диске. Под действием центробежной силы материал непрерывно движется к внешнему краю шлифовального диска. Когда материал, покидающий диск, сталкивается с горячим газом, поступающим в мельницу через воздушное кольцо, он поднимается и попадает в сепаратор через центральную оболочку мельницы. Во время этого процесса материал подвергается тщательному теплообмену с горячим газом, и влага быстро испаряется. Классификатор контролирует размер готовых частиц на выходе из вальцовой мельницы. Частицы, превышающие заданный размер, отделяются и падают обратно на измельчающий диск, а материал, отвечающий требованиям по тонкости, поступает в бункер готовой продукции через классификатор.

Конструктивныеособенности

Композитный сепаратор повышает эффективность классификации.

Имеет функции автоматического подъема и опускания роликов, что позволяет запускать устройство без нагрузки.

В нем используется сварное дугообразное уплотнение из пластины, которое является простым, надежным и обеспечивает хороший уплотнительный эффект.

Поворотный роликовый механизм позволяет легко снимать шлифовальные ролики с мельницы для технического обслуживания.

Механический ограничительный механизм предотвращает прямое трение металла о металл и столкновение между шлифовальными валками и шлифовальным диском, повышая безопасность эксплуатации.

Низкое рабочее давление гидравлической системы снижает утечки масла и вибрацию мельницы, облегчая эксплуатацию и управление.

Подшипники шлифовальных валков используют централизованную циркуляционную смазку с использованием жидкого масла, что обеспечивает работу подшипников при низких температурах и с чистой смазкой, эффективно продлевая их срок службы.

Технические характеристики

Как поставщик комплексных решений для измельчающего оборудования, Liming Machinery настаивает на предоставлении клиентам эффективного, энергосберегающего и экологически чистого измельчающего оборудования и услуг.

Обладая почти 40-летним опытом в производстве мельниц, компания Liming Machinery выпустила вертикальную мельницу для сырья, которая может удовлетворить требования пользователей к тонкости измельчения различных материалов. Продукция отличается стабильной работой, экономичностью инвестиций, а также экологичностью и безопасностью для окружающей среды!

Сильноепредприятие

Liming Machinery является пионером в области порошковых новых материалов, измельчения минералов и переработки ресурсов, а также в области технологических систем и услуг для измельчающего оборудования . Общая площадь компании составляет более 1600 акров и обслужила более 30 000 клиентов в более чем 180 странах и регионах. Она получила более 280 патентов и первой в отрасли прошла международную сертификацию системы качества ISO9001 , сертификацию EU CE и сертификацию Таможенного союза CU-TR.

Ориентируясь на потребности клиентов в различных областях, ассортимент обрабатываемых продуктов охватывает грубый порошок размером 1-3 мм, мелкий порошок размером 20-400 меш, ультрамелкий порошок размером 400-1250 меш и микропорошок размером 1250-3250 меш, охватывая всю технологическую цепочку измельчения новых минеральных материалов.
